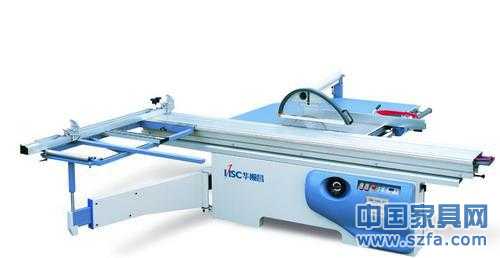

MJ3200D2 精密導向鋸

精密導向鋸（又稱裁板鋸、推臺鋸）主要適用于實木板、人造板及鋁合金薄板的精密下料。所用移動工作臺采用了國際先進的差動滾珠直線導軌結構，具有高度的穩定性、靈活性及精確度。即使在加工大的工件時，也能保證其移動的輕松自如，并可在行程中任一位置固定。所采用的雙鋸片下料的工藝，在被加工板件的底面先鋸劃出深度為1～2mm、寬度比主鋸片厚0．1～0．2mm的溝槽，以保證主鋸片切削時鋸口邊緣不會撕裂，保證了鋸口的光滑及平整。整個鋸組可在45度到90度任一角度轉動。本機具有精度高、技術先進、操作簡單、性能穩定等特點，是家具及木制品行業不可缺少的設備。

精密裁板鋸的另一個主要結構特點是劃線鋸片和主鋸片定不動，用手推動載有被加工板件的鋁型材制做的移動工作臺前后移動，實現鋸削加工。由于移動工作臺的導軌采用特殊的結構，所以手動推動進給時輕便省力，并且加工精度很高

精密推臺鋸類型

具有自動、手動兩種形式；具有圓形直線導軌和V型直線導軌兩種形式。

推臺鋸質量最基本的要求就是基架穩固，只有機架穩固才能最大程度地減小整機在運行中的震蕩。此外，電機性能要好，發熱量小、噪音小、推臺要平穩、工作臺要結實，平面度要好。橫向?qū)к壞景娑ㄎ黄鳎ㄎ谎b置）要精密；具備以上條件，木版放置在推臺上才能穩妥，平直，距出來的木版邊沿整齊、平直，光滑，符合產品要求；

   V直線導軌為傳統型導軌，起主要特點只精度高；圓形導軌主要特點是耐用；

   推臺滑動有鋼滾（珠）；和有機材料滾輪兩種形式，前者剛性好、手感好，磨檫力小，推起來輕松省力。后者任性好，有效地減少機械應力。

  “手動”與“自動”的差別主要是針對，鋸片的升、降而言；自動式采用電極調整鋸片的高度，手動則采用機械傳動作用于電機升降。

  45度：指鋸片可以從0~45偏轉，鋸片縱向時為0度，該功能主要是適合距斜邊；我公司推臺鋸有90度和45度兩種，可作45度偏轉的價格相對比較高。

推臺鋸一般都配置，橫向靠尺、縱向靠尺、和斜靠尺；其主作用就是作為木版在推進過程中的動態定位；

我司精密推臺鋸的主要優點：

  1、電機是銅線短軸電機，比鋁線電機好，其發熱量小、運行中穩定性好；

  2、整機機架穩固，結實；

  3、鋸片、電機連接部件均用鑄件，吸震，抗振效果好

  4、橫向靠尺，支架采用方管，穩定性好；

  5、鋦片檔板采用限位開關控制，當檔板打開時，電機線路被斷短開，確保鋸片調整過程中的安全性。

  6、圓形導軌耐用，直線導軌精密。

精密推臺鋸的主機結構

精密推臺鋸（導向鋸）的主機部分包括床身、工作臺、縱剖橫截導板、主鋸、劃線鋸、傳動等部件。結構和工作

　　原理同普通圓鋸機大同小異，并且可以單獨作為普通圓鋸機使用

　　推臺鋸的構成：

　　I．機架

　　2．主鋸部分

　　3．槽鋸部分

　　4．橫向?qū)驌醢?/span>

　　5．固定工作臺

　　6．滑動推臺

　　7．斜鋸導板

　　8．托架

　　9．斜鋸角度顯示裝置

       10．側向?qū)驌醢?/span>

推臺鋸操作注意事項：

　　1． 將推臺鋸周圍及臺面清理干凈。

　　2． 檢查鋸片是否鋒利，大小鋸片是否在一條線上

　　3． 試機：時間約1分鐘，看機器運轉是否正常，檢查大小鋸片旋轉方向，確保鋸片旋轉方向正確。

　　4． 將準備好的板材放在推床上，調好檔位尺寸。

　　5． 開始切割。

　　注意A、板材應緊靠靠擋，不可移動；

　　B、根據板材的厚度和硬度調整開料速度，將機床勻速推進，不可過快過猛。

　　C、開小料時，應用木條壓緊推進。

　　D、操作人員要戴面罩，不能戴手套，不能穿寬松的衣服，不能留長發。

　　E、不可直接用手到轉動的鋸片旁取物，如有需要，可用其他長的輔料先將其推開再取。

　　6． 如開出的板材邊角有缺陷，應考慮更換鋸片。

　　7． 切割任務完成后，關掉電源，做好鋸臺及周邊的5S

技術參數

最大橫向切割長度 3050mm

最大縱向切割寬度 1300mm

主鋸片規格Ø300（400）×Ø30mm，400MM選配　

鋸片傾角 0-45度　

主鋸片轉速 3000/4000/5000r/min　

劃線鋸片規格Ø120xØ22

劃線鋸主軸轉速8700r/min　　

主鋸電機功率 5.5kw　

劃線鋸電機功率 0.75kw

總功率 6.25Kw

凈重約790kg
